Hallo Zusammen,
In den letzten Wochennist im Dachbereich viel passiert.
Auf einem französischen Nachbarforum bin ich zu den Dachaufbauten mit Informationen ausgestattet worden, daher kann es hier weitergehen, Dachkonstruktion, Zugangsluke, diverse Korrekturen an Verkabelungen, Pantografenunterbau und neue Isolatoren, Lastschalter, etc. gilt es zu bauen. Die Pantografen müssen ausdifferenziert werden. Im Bahnhofsbereich wird mit 1,5 kV und breiten Bügeln und auf der Schnellstrecke mit 25 kV, schmalem Bügel und weiteren Details gefahren.
... außerdem mit weiteren Details rund um die Fahrertüren, zusätzliche Fugen, Regenrinne, Trittstufen, Türdrücker...
Zwischendrin ....
Kleiner Exkurs zu den Fragen des Zusammenbaus. Mein Drucker druckt 250mm hohe Teile, d.h. es wird mindestens einen Stoß geben (in pink die Hinterlegung). Das Gehäuse wird wie schon bisher dann auf die Messinggrundplatte festellt und von unten verschraubt. Die Verkleidung der Lüftung muss da vorab schon angeschraubt werden, der Unterboden zum wiederum Schluss von unten gegen die Grundplatte. Die offenen Dachshürzen werde ich wohl monolithisch mit dem Gehäuse verbunden drucken. Trafoverkleidungsdeckel wird von oben eingesteckt ebenso wie die vielen Elemente des Dachgartens...
Gruß
Yann
240401_1.jpg240401_2.jpg240401_3.jpg240401_4.jpg240401_6.jpg240401_5.jpg240322_1.jpg240322_2.jpg240316_1.jpg240316_3.jpg
-
Hallo Zusammen,

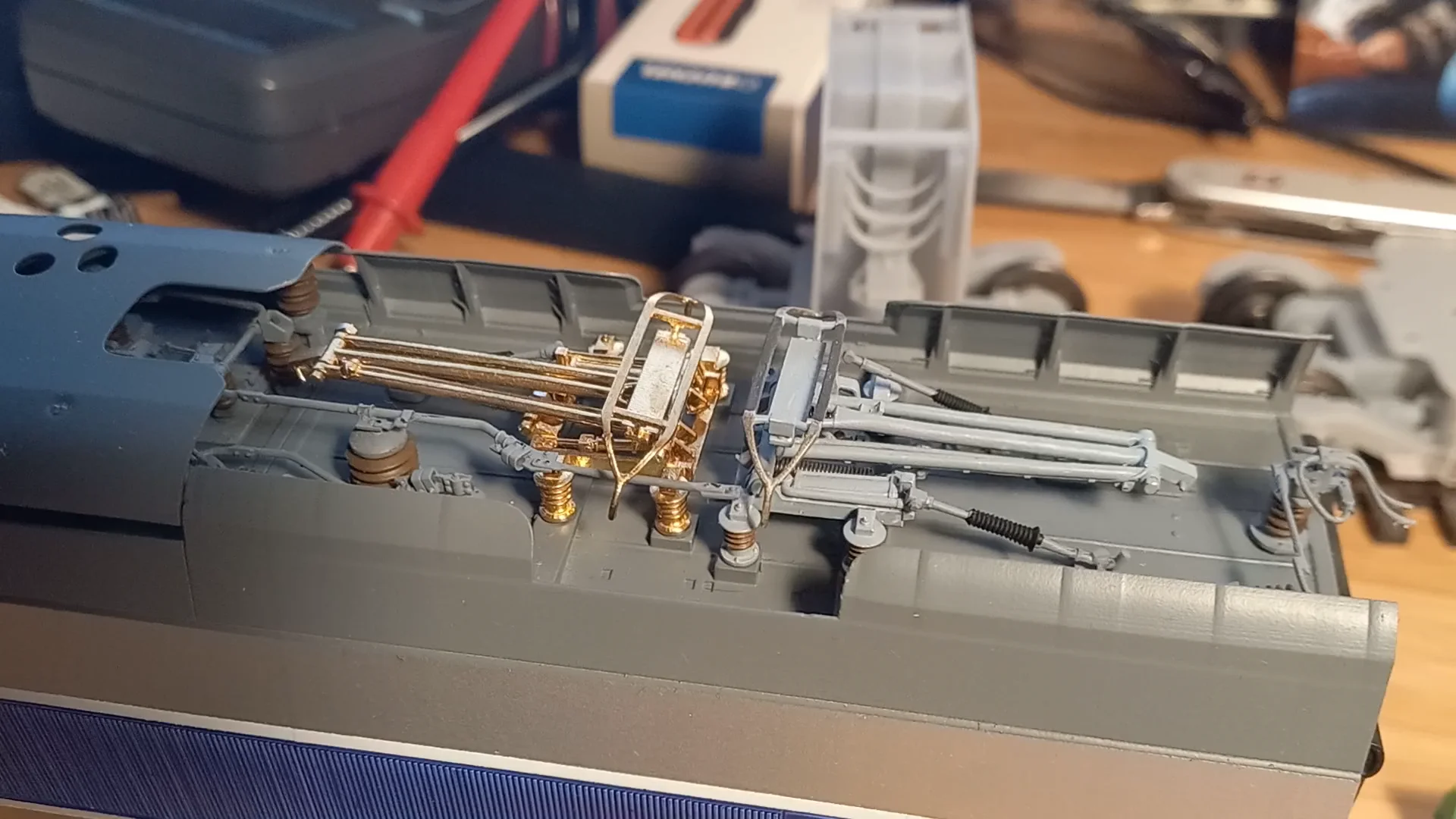

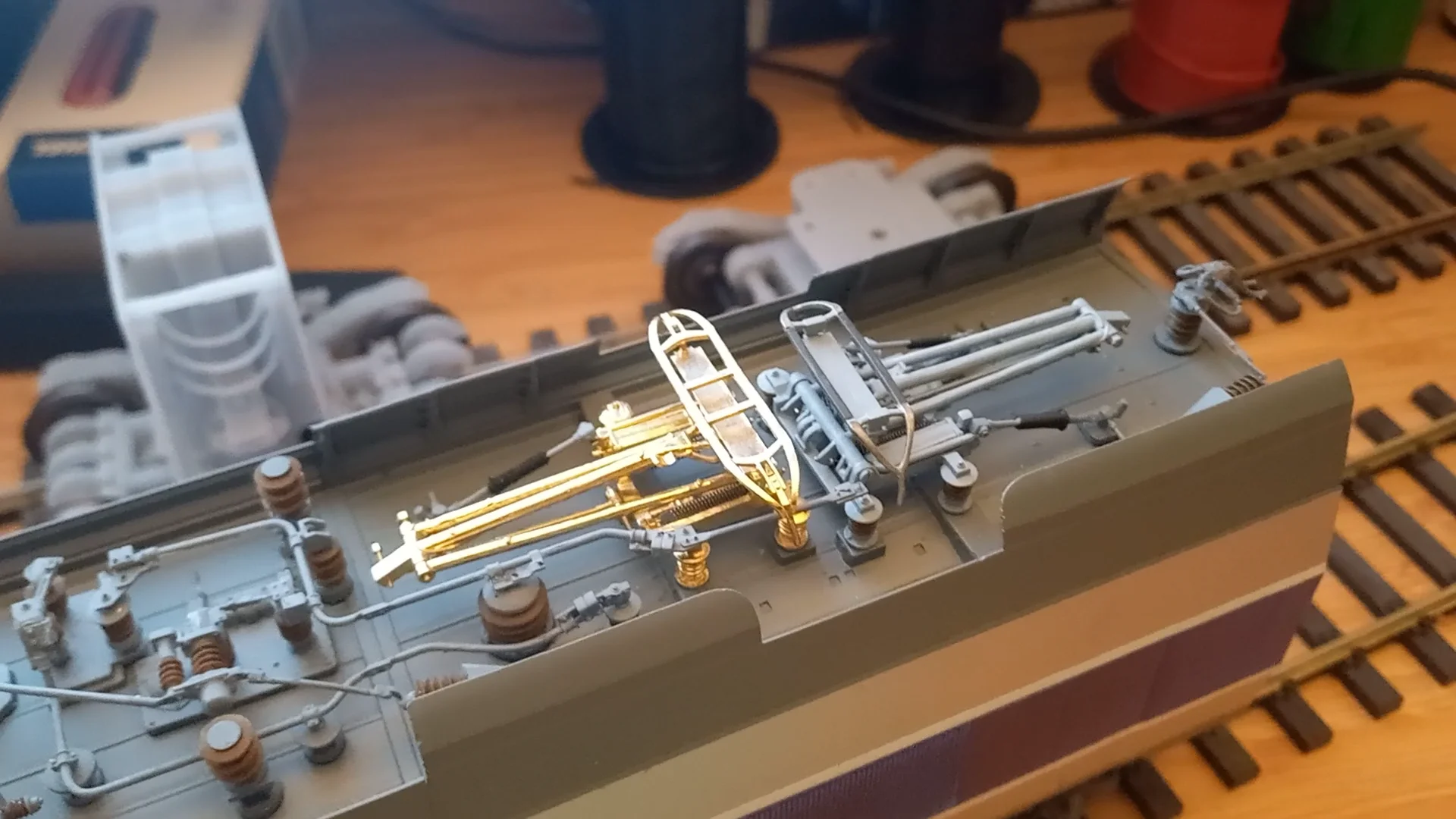

Stromabnehmer und Dachgarten nehmen weiter Form an. Druckluftanschluss für Hebevorrichtung, Isolatoren, Leitungen, Unterbau, Trittbleche, Nachbesserungen und Detaillierung bei den Verkleidungsblechen. Werde bald mal Testdrucke zur Validierung der Umsetzbarkeit brauchen 😄
Was sich hartnäckig meinen Nachforschungen entzieht, ist das, was sich unter der Abdeckung befindet (rot eingekreist) abgesehen von 4 Stützisolatoren. Hab schwammige Bilder gefunden, wo man nix sieht und ein Bild von einem verunfallten Duplex TGV, die unterscheiden sich aber stark vom Atlantique. Jede neue Quelle nehme ich dankbar entgegen!
Gruß
Yann
GIF_20240312_230347_078.gif240312_3.jpg240312_4.jpg240312_5.jpg240312_1.jpg240312_2.jpg
-
Und noch mehr vom Drehgestell... Gruß240225_7.jpg240225_8.jpg240225_9.jpg240225_10.jpg240225_11.jpg240225_13.jpg240225_14.jpg240225_15.jpg
-
Hallo Zusammen,
Drehgestelle weiter detailliert und nun noch die Bremsen angefangen zu ergänzen. Bildmaterial dazu ist im Netz spärlich gesät...
Metallgrundplatte mit der hier sichtbaren Befestigungsleiter des gedruckten Gehäuses weiterbearbeitet...die Leiter wird sicher erforderlich, um das Gehäuse zu stabilisieren gegen Verzug und zum Verschrauben und wird als integraler Bestandteil mitgedruckt ... Verkabelung muss unten durchlaufen, damit das Gehäuse von oben auf den Fahrgestellteil aufgesetzt werden kann. Die einzelnen Druckteile müssen hierbei berücksichtigt werden...Muss dann Aussparungen für Kabelbinder in der Metallplatte einplanen...
Was ist sonst noch passiert: Überlegungen zu den Pantografen und deren Servoantrieben. Das Einfedern im gehobenen Zustand geht so noch nicht....
Das (oder die) motorisierte(n) Drehgestelle wurden im Hinblick auf Motor-Getriebeintegration, Montage und Stromabnahme weitergeplant....
-
Hallo Zusammen,
mal wieder mehr Zeit gefunden weiterzumachen. Vermutlich etwas übers Ziel hinaus, weil z.T. nur eingeschränkt sichtbar, aber macht Spaß. Zumindest die Oberseite der Motoren werde ich nur noch eingeschränkt bearbeiten, davon sieht man fast nichts und gute Fotos dazu, wo die befestigt werden hab ich noch keine gefunden.
Fehlen noch die Bremsen und dann noch Kleinzeug, wie sichtbare Leitungen, das vsl. später kommt.
Gruß
Yann
Das Achsgetriebe hat nun einen Haltearm gegen Verdrehen bekommen...
-
Hallo Zusammen,Es geht aus Zeitmangel grad nur zögerlich voran, bin nebenher in Kontakt mit einer Gießerei wegen der Stromabnehmer und habe etwas Zeit in die Drehgestelle investieren können um z.B. die Haltearme der Sandfallrohre (links der linken Achse im Bild) zu ergänzen,
oder die Motor/Getriebekombi zu vertiefen.
Ohne Pläne irgendwie schwierig, im Vergleich zu Fotos scheint mir, dass die Draufsicht zeigt, dass die quaderförmigen Fahrmotoren noch zu klein sind.
https://media.sudouest.fr/6743766/1200x-1/relevage-train.jpg?v=1635434007
Gruß
Yann
-
ein paar kleinere Fortschritte...
Gruß
Yann
240121_Pantograf 1.jpg240121_Pantograf 2.jpg240121_Pantograf 3.jpg240121_Pantograf 4.jpg20240121_204232.gif
-
Hallo zusammen, ich habe einen Abstecher zu den Pantografen gemacht. Von Sommerfeld hatte ich 2 besorgt. Um diese per Servo anzutreiben, musste ich eine Stellstange ergänzen / einbohren. Zudem sind sie vom Typ nicht ganz zutreffend, dem Original fehlen die dreiecksförmigen Abstrebungen...
Daher der Gedanke es selbst zu versuchen. Shapeways macht auch Messingguss...
? -
Ein bisschen Panelliner auch für den 2. Testdruck...20240114_115913.jpg
-
Danke Sven!
Der Artikel ist mir bekannt, das ist zu einer Zeit entstanden, da an 3D Druck nicht zu denken war, ... Formenbau für ein Unikat, Wahnsinnsleistung. Er hat aber auch 10 Jahre gebraucht
Das hoffe ich schon zu unterbieten
-

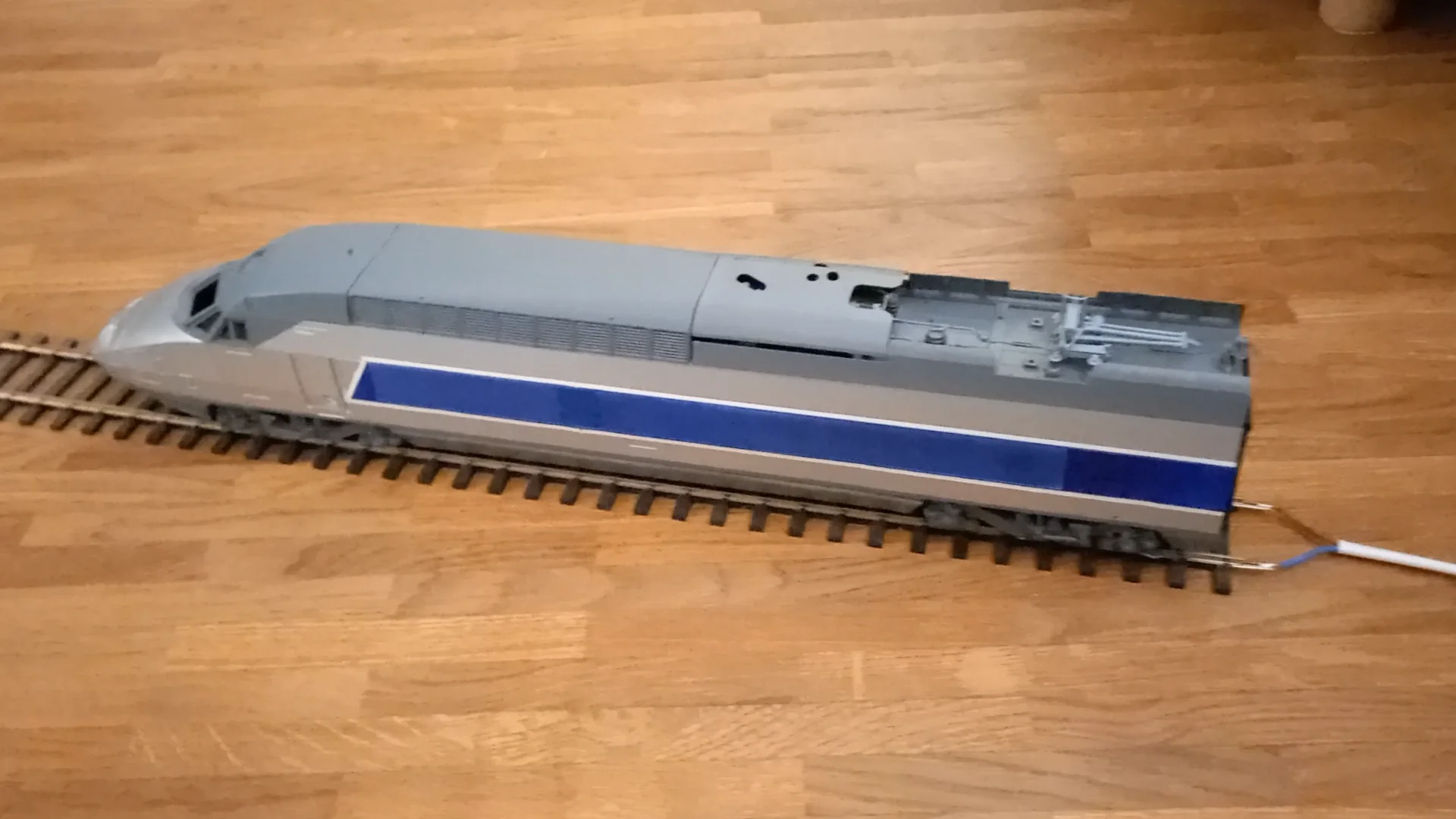

weiterer Drucktest mit fortgeschrittenem Drehgestell, rudimentärer Nachbildung der Fahrmotoren und Tatzlager. Das Gehäuse sitzt jetzt viel tiefer und realistischer...
20240106_133916.jpg20240106_133909.jpg20240106_133847.jpg20240106_133851.jpg20240106_133902.jpg20240106_133817.jpg20240106_133810.jpg20240106_133801.jpg20240106_133744.jpg20240106_133716.jpg
-
die zwei Teile mal aneinandergehalten...
-
Auf jeden Fall! Dürfte nur irgendwas 3h Morgens gewesen sein
-
War wohl doch bisschen zu wenig, dem Riss nach zu urteilen... auf jeden Fall ein guter "Lerndruck" :-))20240104_100533.jpg
-
so knapp hat das Harz noch nie gereicht :-)) mehr dazu später.
-
Es müssen noch die Fahrmotoren nachgebildet werden... (die gerillten Boxen..)
-
jetzt mit gelaserter Grundplatte statt eines Rahmens. Hab mal einen Dienstleister angefragt und es ist zum Glück erschwinglich......
Die Verkabelungen werde ich zumindest schematisch einzeichnen. Hier mit Tochterplatine für Beleuchtung...
Drehgestell lackiert...
20231217_214219.jpg20231217_214302.jpg20231217_214229.jpg20231217_214255.jpg20231217_214242.jpg
-
Auf der Suche nach mehr Vorbildfotos bin ich auch auf Bilder von Unfällen / Entgleisungen gestoßen, die unerwartet viele sonst nicht sichtbare Informationen zu Tage gefördert haben. Viele der Sticker / Notizen im Modell stammen da her.
Nebenbei beginne ich die Gehäuseteile festzulegen. Es wird wohl separate Dachverkleidungsteile geben und die Wagenbodenteile. Beides wohl zur Verschraubung mit dem Hauptgehäuse, das widerum mit dem Messingrahmen, oder einem gelaserten Blech. Buchsen/Schrauben in rot/pink (nicht fertig).
Der Bereich um die Pantografen wäre ggf separat nach oben herausnehmbar. Bin mir nicht sicher ob Kabel/Servos und Gestänge/Panthografen sonst gut handhabbar werden... mal sehen.
Nicht von den zwei Getriebeeinheiten an den Drehgestellen irritieren lassen, der Zeit wegen arbeite ich mit Instanzen/Symbolen, bevor ich ausdifferenziere...
Bleibt erstmal wie gehabt: 1 Antriebsdrehgestell.
Gruß
Yann
-
im Moment gibt's nur wenig Zeit und daher nur kleinere Fortschritte. Überall die Hülle und die Drehgestelle verfeinert und nachgetuned. Hab am Testdruck mal Panelliner-Farbe aufgetrage, die Fugen kommen besser zu Geltung.
Bei der Anordnung der Servos für die Pantos muss ich noch überlegen, wird tatsächlich schnell eng trotz Spur 0 :-))
Gruß
Yann
